西门子电动调节阀VVF42..C系列
产品名称：西门子电动调节阀VVF42..C系列
产品货号：VVF42..C系列
产品概述：西门子电动调节阀VVF42..C系列
二通和三通阀 PN 16 ，法兰连接
VVF42..C, VVF42..KC, VXF42..C
属于长行程阀门系列，用于冷冻水、低温水、高温水和盐水。
介质温度为 -10…150℃ 的阀门
阀体为灰铸铁 EN-GJL-250 或以上
产品描述
西门子电动调节阀VVF42..C系列
二通和三通阀 PN 16 ，法兰连接
VVF42..C, VVF42..KC, VXF42..C
属于长行程阀门系列，用于冷冻水、低温水、高温水和盐水。
介质温度为 -10…150℃ 的阀门
阀体为灰铸铁 EN-GJL-250 或以上
DN 25…150
k vs 6.3…400 m 3 /h
法兰类型 21，法兰设计为 B
VVF42..KC，具有压力补偿功能，适用于高压差应用
可以配备电动执行器 SAX.. 或电动液压执行器 SKD..、SKB..、SKC..
应用：
作为调节或截止阀，用于锅炉、集中供热和制冷设备、冷却塔、供热设备、通风和空气处理单
元。
VVF42..C, VXF42..C 用于闭式系统（注意气蚀现象）。
VVF42..KC 用于闭式或开式系统（注意气蚀现象）。
技术设计
机械设计

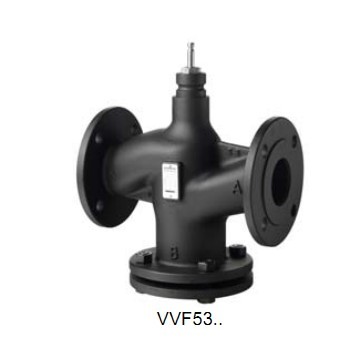

下图显示阀门的基本设计。结构特征可能不同，例如阀塞的形状。
VVF42..KC 阀采用压力补偿塞。这能够配套同一型号的执行器控制高压差的应用。
注意：不要通过拆下盲法兰而使二通阀变为三通阀!
西门子电动调节阀VVF42.125-250C 型号概览：
|
VVF42..C |
公称直径
mm |
Kvs
流量系数
[m3/h] |
SAX |
SKD |
SKB |
SKC |
|
型 号[两通阀] |
△Pmax |
△Ps |
△Pmax |
△Ps |
△Pmax |
△Ps |
△Pmax |
△Ps |
|
VVF42.25-6.3C |
25 |
6.3 |
400 |
1600 |
400 |
1600 |
400 |
1600 |
|
|
|
VVF42.25-10C |
25 |
10 |
400 |
1600 |
400 |
1600 |
400 |
1600 |
|
|
|
VVF42.32-16C |
32 |
16 |
400 |
900 |
400 |
1200 |
400 |
1600 |
|
|
|
VVF42.40-16C |
40 |
16 |
400 |
550 |
400 |
750 |
400 |
1600 |
|
|
|
VVF42.40-25C |
40 |
25 |
400 |
550 |
400 |
750 |
400 |
1600 |
|
|
|
VVF42.50-31.5C |
50 |
31.5 |
300 |
350 |
400 |
450 |
400 |
1200 |
|
|
|
VVF42.50-40C |
50 |
40 |
300 |
350 |
400 |
450 |
400 |
1200 |
|
|
|
VVF42.65-50C |
65 |
50 |
150 |
200 |
200 |
250 |
400 |
700 |
|
|
|
VVF42.65-63C |
65 |
63 |
150 |
200 |
200 |
250 |
400 |
700 |
|
|
|
VVF42.80-80C |
80 |
80 |
75 |
125 |
125 |
175 |
400 |
450 |
|
|
|
VVF42.80-100C |
80 |
100 |
75 |
125 |
125 |
175 |
400 |
450 |
|
|
|
VVF42.100-125C |
100 |
125 |
|
|
|
|
|
|
250 |
300 |
|
VVF42.100-160C |
100 |
160 |
|
|
|
|
|
|
250 |
300 |
|
VVF42.125-200C |
125 |
200 |
|
|
|
|
|
|
160 |
190 |
|
VVF42.125-250C |
125 |
250 |
|
|
|
|
|
|
160 |
190 |
|
VVF42.150-315C |
150 |
315 |
|
|
|
|
|
|
100 |
125 |
|
VVF42.150-400C |
150 |
400 |
|
|
|
|
|
|
100 |
125 |
