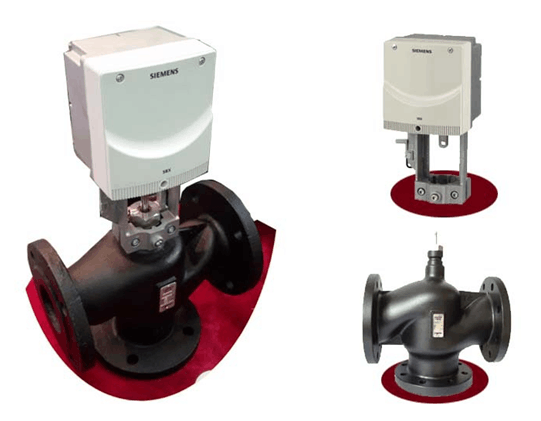

西门子混装温控阀SBV61/SBX61
产品名称：西门子混装温控阀SBV61/SBX61
产品货号：SBV61/SBX61
产品概述：西门子混装温控阀SBV61/SBX61
济南百通控制设备有限公司生产电动温控阀阀体，大体分为水阀、蒸汽阀、自力式温控阀等；
水阀和蒸汽阀与西门子执行器、控制器、传感器配套使用，即为西门子混装电动温控阀，由于其质优价廉，在国内市场广为应用。
产品描述
西门子混装温控阀SBV61/SBX61
济南百通控制设备有限公司生产电动温控阀阀体，大体分为水阀、蒸汽阀、自力式温控阀等；
水阀和蒸汽阀与西门子执行器、控制器、传感器配套使用，即为西门子混装电动温控阀，由于其质优价廉，在国内市场广为应用。

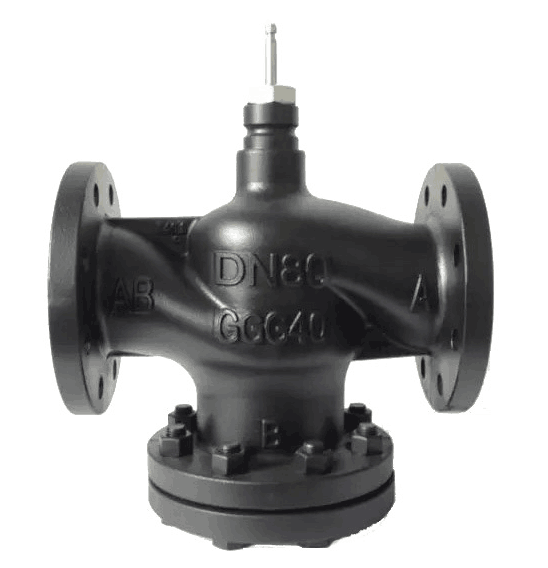

电动温控阀阀体采用我公司生产的单阀座结构平衡式阀门，内部设有压力平衡装置，能够抵消阀芯高压降产生的推力，有效解决了高压力现场关断力的问题，从而降低了执行器的负荷，延长了执行器的寿命，并根据国内蒸汽现场的实际情况作了传热隔离措施，更加适应国内现场使用条件。适用于开路或闭路中的冷冻水，低压热水，生活热水，高压热水，海水，热油，饱和蒸汽和过热蒸汽，介质温度-25-350℃ 口径：DN15-DN250。
技术参数
1、公称压力：PN 16 PN25
2、行程：DN32～DNl00：20mm
DNl00～DN250：40mm
3、泄漏量：0…0.1％Kvs
4、介质温度：+1…+200℃ +1…+350℃
5、流量特性：等比
6、材质：阀体：球墨铸铁QT400 铸钢
阀杆：不锈钢
阀瓣：不锈钢 阀芯：不锈钢
7、阀杆密封：组合特种专用密封
SBV61,SBV81,SBV31
手动调节扳手和阀位指示可选功能，由功能模块来实现用于西门子二通阀VVF47和三通阀VXF47系列型号的阀门执行器，驱动行程为20mm和40mm，在暖通空调系统中作为控制阀使用。
SBX61,SBX81,SBX31
执行器简介
SBX31..工作电压AC230V，三位控制信号
SBX81..工作电压AC24V，三位控制信号
SBX61..工作电压AC24V，DC0…10V控制信号
SBV31..工作电压AC230V，三位控制信号
SBV81..工作电压AC24V，三位控制信号
SBV61..工作电压AC24V，DC0…10V控制信号
直接安装在阀门上，无需调节
手动调节扳手和阀位指示可选功能，由功能模块来实现用于西门子二通阀VVF47和三通阀VXF47系列型号的阀门执行器，驱动行程为20mm和40mm，在暖通空调系统中作为控制阀使用。
SBX61,SBX81,SBX31,SBV61,SBV81,SBV31
执行器参数表
|
产品型号 |
定位信号 |
行程 |
驱动力 |
工作电压[V] |
运行时间[s] |
手动操作 |
|
SBX61 |
DC 0…10 V |
20 mm |
700 N |
AC 24 V |
120 |
手动调节扳手 |
|
SBX81 |
三位 |
|
SBX31 |
AC 230 V |
|
SBV61 |
DC 0…10 V |
40 mm |
1600 N |
AC 24 V |
180 |
手动调节扳手 |
|
SBV81 |
三位 |
|
SBV31 |
AC 230 V |
调节阀与执行器的配置组合
|
型号 |
DN |
额定压力 |
kvs
[m3/h] |
|
SBX.. |
VVF47.50 |
法兰 |
50 |
16 |
40 |
|
SBX.., SBV |
VVF47.65 |
法兰 |
65 |
63 |
|
VVF47.80 |
法兰 |
80 |
100 |
|
SBV.. |
VVF47.100 |
法兰 |
100 |
160 |
|
VVF47.125 |
法兰 |
125 |
250 |
|
VVF47.150 |
法兰 |
150 |
315 |
|
SBX.. |
VXF47.50 |
法兰 |
50 |
16 |
40 |
|
SBX.., SBV.. |
VXF47.65 |
法兰 |
65 |
63 |
|
VXF47.80 |
法兰 |
80 |
100 |
|
SBV.. |
VXF47.100 |
法兰 |
100 |
160 |
|
VXF47.125 |
法兰 |
125 |
250 |
|
VXF47.150 |
法兰 |
150 |
315 |
执行器安装注意事项，详见图例
