VVQT43系列蒸汽阀体PN16
产品名称：VVQT43系列蒸汽阀体PN16
产品货号：DN15-300
产品概述：

VVQT43系列电动调节阀-球墨铸铁-PN16-220℃

二通法兰阀PN16/PN25 VVQT43…
三通法兰阀PN16/PN25 VVQT43…属于长行程单座阀

用途

用于锅炉、区域供热和制冷设备、冷却塔、加热机组和空调机组中作为控制阀门。适用于闭式或开式管路系统（注意避免气蚀)
产品描述

VVQT43系列电动调节阀-球墨铸铁-PN16/PN25-220℃

二通法兰阀PN16/PN25 VVQT43…
三通法兰阀PN16/PN25 VVQT43…属于长行程单座阀

用途

用于锅炉、区域供热和制冷设备、冷却塔、加热机组和空调机组中作为控制阀门。适用于闭式或开式管路系统（注意避免气蚀)

技术参数(两通电动调节阀VVQT43…)

公称直径 DN 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400
型号VQF61. 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400
Kvs值 m³/h 1/1.6/2.5/4 5 7.5 10 12 31 49 78 124 200 300 450 630 1200 1700 1900
行程 mm 20 20/40 40 40~100
最大关闭压差
泄漏率 0~0.02%Kvs
介质 水、蒸汽、热导油...
介质PH值 最小7，最大10
介质温度 -20~220℃
公称压力 PN16/PN25
连接 法兰连接
材料
阀体 球墨铸铁EN-GJS-400-18（GGG40）
阀杆 非磁性不锈钢（304）
阀芯 非磁性不锈钢（304）
密封 PTFE+碳纤维

 技术参数(三通阀VVQT43…)

公称直径 DN 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400
型号VQF62. 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400
Kvs值 m³/h 4 5 7.5 10 12 31 49 78 124 200 300 450 630 1200 1700 1900
行程 mm 20 20/40 40 40~100
最大关闭压差
泄漏率 0~0.02%Kvs
介质 水、蒸汽、热导油...
介质PH值 最小7，最大10
介质温度 -20~220℃
公称压力 PN16
连接 PN16法兰连接/PN25法兰连接
材料
阀体 球墨铸铁EN-GJS-400-18（GGG40）
阀杆 非磁性不锈钢（304）
阀芯 非磁性不锈钢（304）
密封 PTFE+碳纤维

阀门结构设计

  两通阀

  1. 阀杆（材质：304不锈钢）

  2. 密封组件（材质：304不锈钢+PTFE+碳纤维）

  3. 阀体（材质：球墨铸铁EN-GJS-400-18（GGG40））

  4. 阀芯（材质：304不锈钢）

  5. 阀口（材质：304不锈钢）

  6. 防污圈（材质：PTFE）

  7. 密封圈（材质：PTFE+碳纤维）

  8. 密封圈（材质：不锈钢层垫+石墨）

  9. 盲板（材质：Q235）


  三通阀

  1. 阀杆(材质：304不锈钢）

  2. 密封组件（材质：304不锈钢+PTFE+碳纤维）

  3. 阀体（材质：球墨铸铁EN-GJS-400-18（GGG40））

  4. 阀芯（材质：不锈钢）

  5. 阀口（材质：不锈钢）


注意事项

安装位置

阀门宜安装在回程管道上, 这里的温度较低且密封函负荷也较低.

阀前过滤

在阀门前安装过滤器或污物收集器以确保阀门调节功能, 和长时间的使用寿命. 从阀门和管道中处除污物, 焊渣, 等等.

气浊

根据介质温度与压力关系限制阀门前后的压差就能避免气蚀.

流向

调试

只有在阀门和执行器正确组装完毕后才可以调试阀门.

在所有安装方位上确保执行器的推杆和阀门的阀杆可靠的连接.

开/闭检查

阀门 直通A→AB 旁通B→AB
阀杆伸出 关闭 打开
阀杆缩进 打开 关闭

维护

阀门无需维护.在进行阀门或执行器维修前:

  • 停止水泵并切断电源

  • 关闭截止阀

  • 释放管道系统中的压力并等待管道完全冷却

如有必要, 需拆除电气连线.由于使用了不同类型的材料, 阀门在报废前必须被拆解. 依照法律规定或生态环境要求某些阀门部件需要特别处理.必须遵守当地的现行法律法规.

保证

阀门的技术参数仅适用于阀门与我公司指定的电动执行器配套使用的情况.当使用其它制造商的执行器时, 我公司所保证的条款都将失效.

阀门尺寸

型号 C ΦD ΦD1 n*Φd f L H H1 H2
PN16 PN25 PN16 PN25 PN16 PN25
DN15 14 95 95 65 65 4*Φ14 4*Φ14 2 130 157 87 63
DN20 14 105 105 75 75 4*Φ14 4*Φ14 2 140 161 92 68
DN25 14 115 115 85 85 4*Φ14 4*Φ14 2 165 161 100 76
DN32 18 140 140 100 100 4*Φ18 4*Φ18 3 180 165 114 88
DN40 18 150 150 110 110 4*Φ18 4*Φ18 3 200 160 120 94
DN50 20 165 165 125 125 4*Φ18 4*Φ18 3 230 190 137 107
DN65 20 185 185 145 145 4*Φ18 8*Φ18 3 290 209 150 120
DN80 20 200 200 160 160 8*Φ18 8*Φ18 3 310 206 177 147
DN100 22 220 235 180 190 8*Φ18 8*Φ22 3 350 229 185 153
DN125 22 250 270 210 220 8*Φ18 8*Φ26 3 400 268 207 174
DN150 24 285 300 240 250 8*Φ22 8*Φ26 3 480 292 251 215
DN200 24 340 360 295 310 12*Φ22 12*Φ26 3 495 301 240 204
DN250 26 405 425 355 370 12*Φ26 12*Φ30 3 622 358 268 230
DN300 28 485 485 410 430 12*Φ26 16*Φ30 3 698 383 350 300
DN350 32 555 555 470 490 16*Φ26 16*Φ33 3 787
DN400 34 620 620 525 550 16*Φ30 16*Φ36 3 914




DN40阀体，配SAX执行器

DN65阀体，配SBV执行器

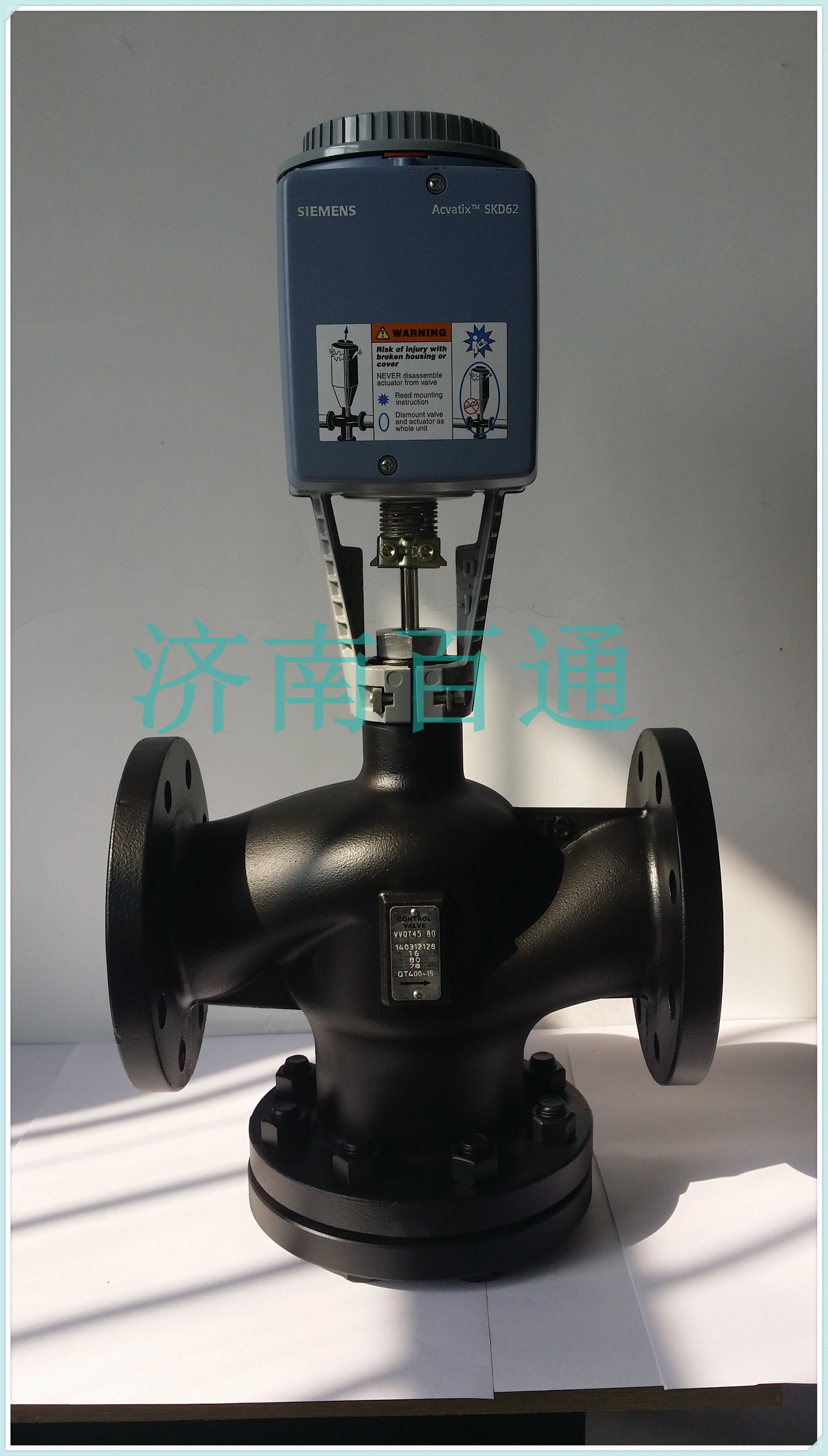

DN32阀体，配SKD执行器

DN40三通，配SKD执行器


DN100，配SKD执行器

DN100，配SKD执行器

DN125配SKC执行器

DN200配SKC执行器


技术参数：
1、公称压力：PN 16   PN25
2、行程：DN32～DNl00：20mm
DNl00～DN250：40mm
3、泄漏量：0…0.1％Kvs
4、介质温度：+1…+200℃ +1…+350℃
5、流量特性：等比
6、材质：阀体：球墨铸铁QT400 铸钢
阀杆：不锈钢
阀瓣：不锈钢 阀芯：不锈钢
7、阀杆密封：组合特种专用密封
阀体选型表：
Ⅰ、二通法兰连接调节阀 行程20mm，可选执行器型号：SAX61.03，SQX82，SKD62，SKD60，SKD32.51，SKD32.50，SKB62，SKB32.50，SKB32.51

规格型号 流量
QT-DN32 16（m3 /h）
QT-DN40 19（m3 /h）
QT-DN50 31（m3 /h）
QT-DN65 49（m3 /h）
QT-DN80 78（m3 /h）
QT-DN100 110（m3 /h）
Ⅱ、二通法兰连接调节阀 行程40mm，可选执行器型号：SKC62，SKC60，SKC32.61，SKC32.60
规格型号 流量
QT-DN125 流量200（m3 /h）
QT-DN150 流量300（m3 /h）
QT-DN200 流量450（m3 /h）
QT-DN250 流量630（m3 /h）
Ⅲ、特殊工况下可提供PN25 WCB铸钢材质阀体 介质温度+1～350℃
