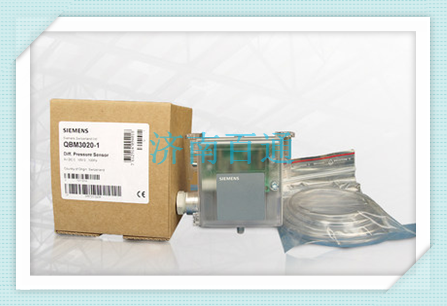

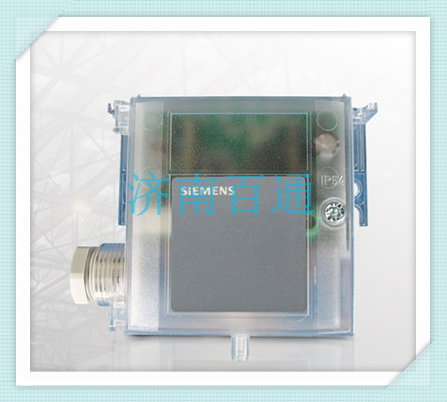

QBM3020…风管压差传感器
替代老型号QBM65系列
针对空气和非腐蚀性气体
QBM3020-1,QBM3020-3,QBM3020-5,QBM3020-10,QBM3020-25压差传感器
QBM3020系列压差传感器特点
·高测量精度
·可调特性曲线（线型压力或平方压力输出）
·工作AC 24V or DC 13.5...33V
·信号输出DC 0...10 V
·零点调整
·由外壳内的集成支架带来的简单和快速的安装
·出色的长期稳定性
·校准和温度补偿测量信号
·供货时提供塑料管
·非常短的响应时间
·实际值显示**根据类型(只有尾数带D的才带有显示功能)
QBM3020系列压差传感器应用
压差传感器获取当需要高测量精度和质量时的上下方的空气和非腐蚀性气体的压差。由于
输出信号可以被设置为平方压力输出，它也适合通过压差测量体积流量，．
应用领域
·测量通风设备和空调管道中的细微的压力差
·检查空气流量
·监控过滤器和控制风扇
·在空气供应和提取处获得VAV的可变气流
QBM3020系列压差传感器型号概览
|
型号 |
产品编号 |
压力测量范围 |
输出信号 |
|
标准 |
可设置的终端值2 |
|
QBM3020-1U |
S55720-S233 |
-50…+50Pa |
±（30…50）Pa |
0…10 V DC |
|
QBM3020-1 |
S55720-S234 |
0…100Pa |
50…100Pa |
0…10 V DC |
|
QBM3020-3 |
S55720-S235 |
0…300Pa |
100…300Pa |
0…10 V DC |
|
QBM3020-5 |
S55720-S236 |
0…500 Pa |
300…500 Pa |
0…10 V DC |
|
QBM3020-10 |
S55720-S237 |
0…1000 Pa |
500…1000 Pa |
0…10 V DC |
|
QBM2030-25 |
S55720-S238 |
0…2500 Pa |
1600…2500 Pa |
0…10 V DC |
|
QBM3020-1D1 |
S55720-S239 |
0…100Pa |
50…100Pa |
0…10 V DC |
|
QBM3020-3D1 |
S55720-S240 |
0…300Pa |
100…300Pa |
0…10 V DC |
|
QBM3020-5D1 |
S55720-S241 |
0…500 Pa |
300…500 Pa |
0…10 V DC |
|
QBM3020-10D1 |
S55720-S242 |
0…1000 Pa |
500…1000 Pa |
0…10 V DC |
|
QBM2030-25D1 |
S55720-S243 |
0…2500 Pa |
1600…2500 Pa |
0…10 V DC |
1通过数字展开型号（in Pa）
2与使用的平方压力输出特性应用有关
换算 100Pa=1 hPa=1 mbar)
压差传感器新旧型号替代关系表
|
旧型号(已停产) |
新型号(完全替代) |
|
QBM65-1U |
QBM3020-1U |
|
QBM65-1 |
QBM3020-1 |
|
QBM65-3 |
QBM3020-3 |
|
QBM65-5 |
QBM3020-5 |
|
QBM65-10 |
QBM3020-10 |
|
QBM65-25 |
QBM3020-25 |
|
QBM65.2-1 |
QBM3020-1 |
|
QBM65.2-3 |
QBM3020-3 |
|
QBM65.2-5 |
QBM3020-5 |
|
QBM65.2-10 |
QBM3020-10 |
|
QBM65.2-25 |
QBM3020-25 |
|
QBM65.1-1 |
QBM3020-1D |
|
QBM65.1-3 |
QBM3020-3D |
|
QBM65.1-5 |
QBM3020-5D |
|
QBM65.1-10 |
QBM3020-10D |
|
QBM65.1-25 |
QBM3020-25D | |
