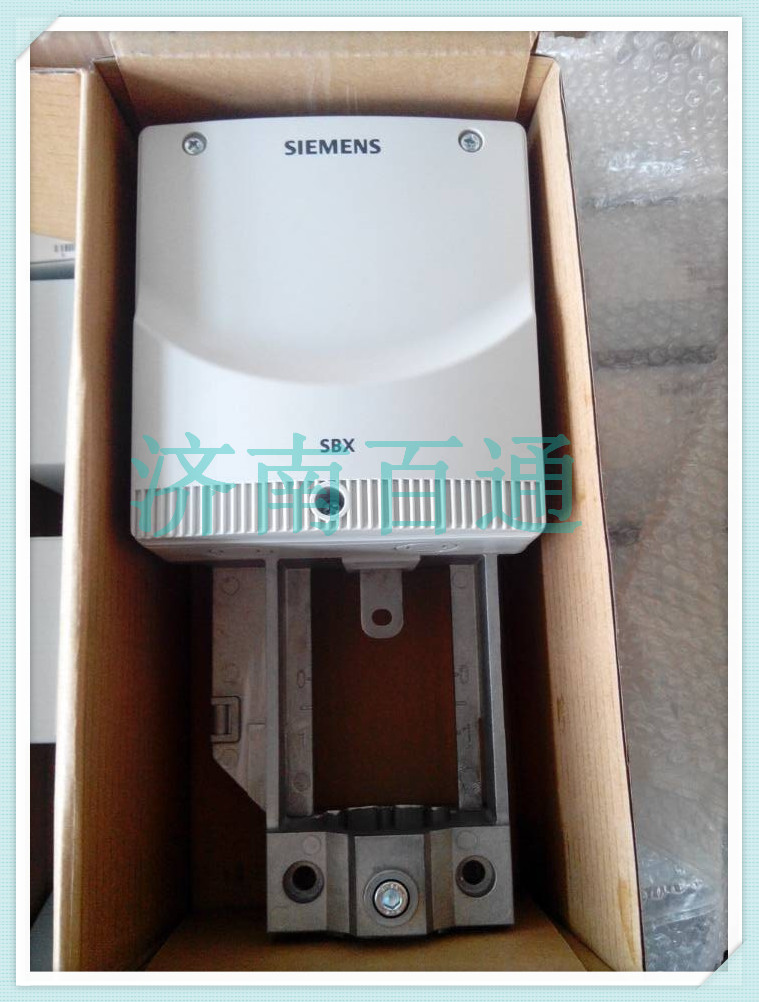

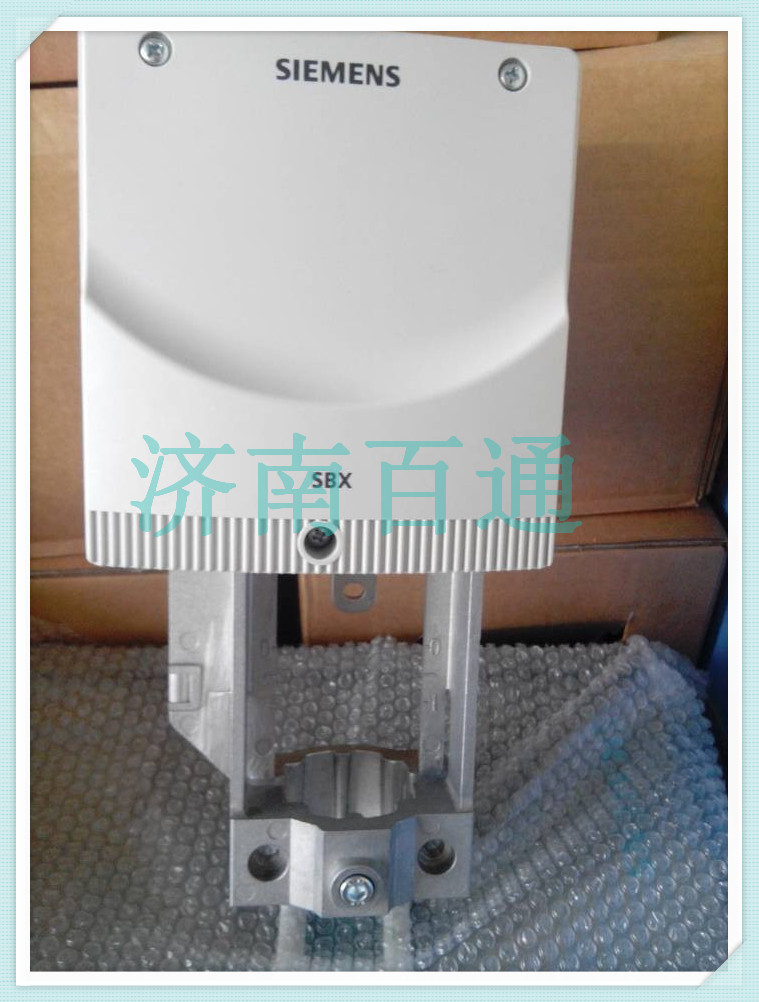

SBX31..工作电压AC230V，三位控制信号
SBX81..工作电压AC24V，三位控制信号
SBX61..工作电压AC24V，DC0…10V控制信号
SBV31..工作电压AC230V，三位控制信号
SBV81..工作电压AC24V，三位控制信号
SBV61..工作电压AC24V，DC0…10V控制信号
直接安装在阀门上，无需调节
手动调节扳手和阀位指示可选功能，由功能模块来实现用于西门子二通阀VVF47..和三通阀VXF47..系列型号的阀门执行器，驱动行程为20mm和40mm，在暖通空调系统中作为控制阀使用。

SBX61,SBX81,SBX31,SBV61,SBV81,SBV31

执行器参数表

产品型号	定位信号	行程	驱动力	工作电压[V]	运行时间[s]	手动操作
SBX61	DC 0…10 V	20 mm	700 N	AC 24 V	120	手动调节扳手
SBX81	三位
SBX31				AC 230 V
SBV61	DC 0…10 V	40 mm	1600 N	AC 24 V	180	手动调节扳手
SBV81	三位
SBV31				AC 230 V



















调节阀与执行器的配置组合

型号			DN	额定压力	kvs [m3/h]
SBX..	VVF47.50	法兰	50	16	40
SBX.., SBV	VVF47.65	法兰	65		63
	VVF47.80	法兰	80		100
SBV..	VVF47.100	法兰	100		160
	VVF47.125	法兰	125		250
	VVF47.150	法兰	150		315
SBX..	VXF47.50	法兰	50	16	40
SBX.., SBV..	VXF47.65	法兰	65		63
	VXF47.80	法兰	80		100
SBV..	VXF47.100	法兰	100		160
	VXF47.125	法兰	125		250
	VXF47.150	法兰	150		315



































执行器安装注意事项，详见图例
