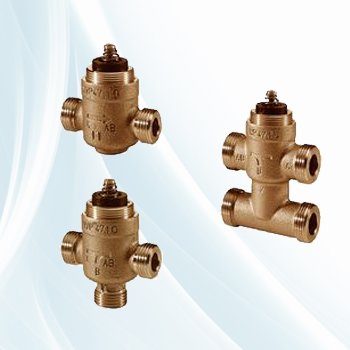

VVP47系列两通调节阀
产品名称：
VVP47系列两通调节阀
产品货号：
VVP47.10-20
产品概述：
VVP47..两通座阀
-外螺纹连接，2.5mm行程，用于控制末端，冷吊顶和区域采暖。适用介质：水、防冻水。
| 额定冲程 |
2.5mm |
| 泄露量 |
0--0.05% Kvs |
| 介质温度 |
1--110℃ |
| 阀门特性 |
线性 |
| 额定压力 |
PN16 |
| 阀体 |
红铜CC491K(Rg5) |
| 阀杆、阀芯和阀座 |
铬镍钢/黄铜 |
产品描述
VVP47..两通座阀
-外螺纹连接，2.5mm行程，用于控制末端，冷吊顶和区域采暖。适用介质：水、防冻水。
| 额定冲程 |
2.5mm |
| 泄露量 |
0--0.05% Kvs |
| 介质温度 |
1--110℃ |
| 阀门特性 |
线性 |
| 额定压力 |
PN16 |
| 阀体 |
红铜CC491K(Rg5) |
| 阀杆、阀芯和阀座 |
铬镍钢/黄铜 |
|
型号概览：(VVP47...) |
|
|
公称直径
mm |
Kvs
流量系数
[m3/h] |
连接螺纹 |
SFP../SSP../STS.. |
STP.. |
| 型 号[三通阀] |
|
|
|
△Ps[kPa] |
△Pmax[kPa] |
△Ps[kPa] |
△Pmax[kPa] |
|
VVP47.10-0.25 |
10 |
0.25 |
G1/2B" |
1000 |
400 |
700 |
400 |
|
VVP47.10-0.4 |
10 |
0.4 |
G1/2B" |
1000 |
400 |
700 |
250 |
|
VVP47.10-0.63 |
10 |
0.63 |
G1/2B" |
500 |
400 |
250 |
250 |
|
VVP47.10-1 |
10 |
1 |
G1/2B" |
500 |
400 |
250 |
250 |
|
VVP47.10-1.6 |
10 |
1.6 |
G1/2B" |
300 |
300 |
150 |
150 |
| VVP47.15-2.5 |
15 |
2.5 |
G3/4B" |
300 |
300 |
150 |
150 |
| VVP47.20-4 |
20 |
4 |
G1B" |
175 |
175 |
100 |
100 |
△Pmax阀门最大允许压差；△Ps阀门关闭压差 |
