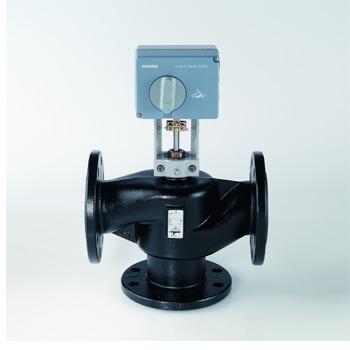

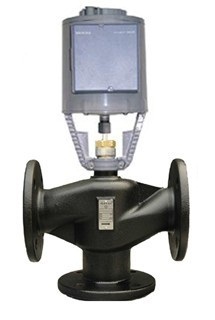

VXF31系列三通调节阀
产品名称:VXF31系列三通调节阀
产品货号:VXF31.15-150
产品概述:VXF31...三通阀
货号:水用两通阀/三通阀,法兰连接,PN10,行程20mm/40mm
描述:



适用于闭式循环系统中,冷冻水和低温热水的的控制

材质:铸铁
阀芯:≤DN40铬镍钢/黄铜
      ≥DN50 铬镍钢/青铜
承压:PN10
连接:法兰
低温:-10°C
高温:150°C
阀杆行程:≤DN80:20mm
          ≥DN100:40mm

产品描述
VXF31...三通阀
货号:水用两通阀/三通阀,法兰连接,PN10,行程20mm/40mm
描述:



适用于闭式循环系统中,冷冻水和低温热水的的控制

材质:铸铁
阀芯:≤DN40铬镍钢/黄铜
      ≥DN50 铬镍钢/青铜
承压:PN10
连接:法兰
低温:-10°C
高温:150°C
阀杆行程:≤DN80:20mm
          ≥DN100:40mm

型号概览:(VXF31...)

公称直径
mm

Kvs
流量系数
[m3/h]


SQX

SKD

SKB

SKC
型 号[三通阀]

△Pmax

△Pmax

△Pmax

△Pmax

VXF31.15-2.5
VXF31.15-4

15

2.5
4

300

300

300





VXF31.24
VXF31.25-6.3
VXF31.25
VXF31.25-10

25

5
6.3
7.5
10

300

300

300





VXF31.39
VXF31.40-16
VXF31.40
VXF31.40-25

40

12
19
25

300

300

300





VXF31.50
VXF31.50-40

50

31
40

300

300

300





VXF31.65
VXF31.65-63

65

49
63

175

275

300





VXF31.80
VXF31.80-100

80

78
100

100



175

300





VXF31.90
VXF31.100-160

100

124
160











200

VXF31.91
VXF31.125-250

125

200
250











150

VXF31.92-300
VXF31.150-315

150

300
315











100

△Pmax阀门最大允许压差;△Ps阀门关闭压差
