VVF47..西门子二通座阀
订货型号：VVF47.50,VVF47.65,VVF47.80,VVF47.100,VVF47.125,VVF47.150
阀门材质：球墨铸铁EN-GJS-250或更高材质的阀体
阀门口径：DN50…DN150
阀门kVS： 40…315m3/h

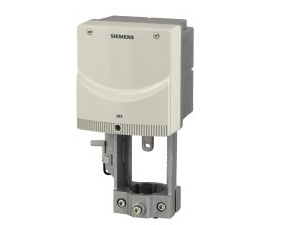

可以配备SBX..、SBV..执行器
阀门参数表
|
产品型号 |
DN |
kvs [m³/h] |
Sv |
|
VVF47.50 |
50 |
40 |
> 50
|
|
VVF47.65 |
65 |
63 |
|
VVF47.80 |
80 |
100 |
|
VVF47.100 |
100 |
160 |
|
VVF47.125 |
125 |
250 |
|
VVF47.150 |
150 |
315 |
DN=标称口径
kvs=当阀门全开 (H100)、阀门前后压差为 100 kPa (1 bar) 时，5°C至 30°C的水每小时流过阀门的额定流量
Sv=可调比 kvs / kvr kvr=最小 kv值，在100kPa (1 bar)压差情况下，还可以保持调节特性的最小流量
|
阀门 |
执行器 |
|
SBX31、SBX81、SBX61 |
SBV31、SBV81、SBV61 |
|
∆ps |
∆pmax |
∆ps |
∆pmax |
|
kPa |
kPa |
|
VVF47.50 |
300 |
300 |
|
|
|
VVF47.65 |
175 |
175 |
400 |
300 |
|
VVF47.80 |
100 |
100 |
250 |
250 |
|
VVF47.100 |
|
|
200 |
200 |
|
VVF47.125 |
|
|
400 |
300 |
|
VVF47.150 |
|
|
400 |
300 |
pmax =阀门两端的最大允许差压，在此压差范围内相配执行器能在整个行程准确地驱动阀门
pS=在保证执行器可安全关闭的情况下，阀门两端的最大允许差压（关闭压差） |
