西门子混装温控阀(铸钢)-高温高压蒸汽专用

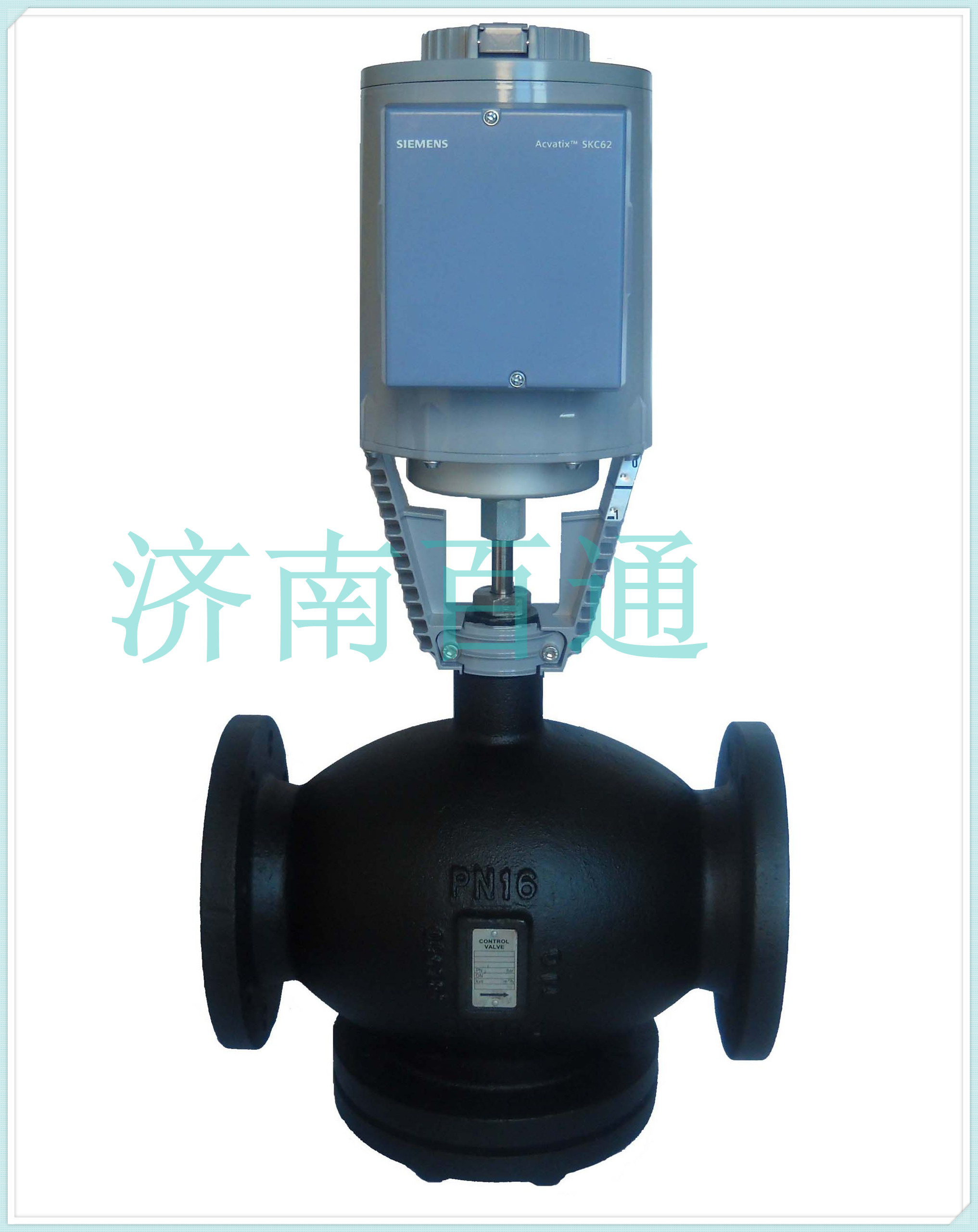

产品名称:西门子混装温控阀(铸钢)-高温高压蒸汽专用
产品货号:VVG45 DN15-300
产品概述:西门子混装电动温控阀-铸钢材质是西门子混装温控阀的一种,因其所配套阀体是我公司自产单阀座结构平衡式阀门,材质是铸钢;内部设有压力平衡装置,能够抵消阀芯高压降产生的推力,有效解决了高压力现场关断力的问题,从而降低了执行器的负荷,延长了执行器的寿命,并根据国内蒸汽现场的实际情况作了传热隔离措施,更加适应国内现场使用条件。适用于开路或闭路中的冷冻水,低压热水,生活热水,高压热水,海水,热油,饱和蒸汽和过热蒸汽。
产品描述

西门子混装电动温控阀-铸钢材质是西门子混装温控阀的一种,因其所配套阀体是我公司自产单阀座结构平衡式阀门,材质是铸钢;内部设有压力平衡装置,能够抵消阀芯高压降产生的推力,有效解决了高压力现场关断力的问题,从而降低了执行器的负荷,延长了执行器的寿命,并根据国内蒸汽现场的实际情况作了传热隔离措施,更加适应国内现场使用条件。适用于开路或闭路中的冷冻水,低压热水,生活热水,高压热水,海水,热油,饱和蒸汽和过热蒸汽。



西门子混装电动温控阀分为西门子混装电动温控阀-球墨铸铁和西门子混装电动温控阀-铸钢两种。

其中西门子混装电动温控阀-铸钢材质用于耐高温和耐高压的环境,下面着重介绍下。

一、概述
西门子混装电动温控阀-铸钢材质控制器采用液晶显示,设定直观简易,随时显示出水温度。根据出水温度的变化,与设定值比较,进行比例积分计算,输出信号进行调节。现场出水温度稳定,对负荷变化引起的波动迅速调整到位,并且不需要进行维护 ,

阀体口径:DN15-300

耐温:350度

压力:PN16/25

阀体材质:铸钢
二、应用领域
1、热电厂及热网换热站
2、石化、轻纺、印染、食品、医药、造纸等热能动力系统
3、住宅社区、高层建筑的采暖及生活用水系统
4、酒店宾馆、机关院校、厂矿企业的采暖及生活供热
5、文化、体育设施的采暖及热水供应
三、性能特点
1、控制精确:高精度温度监控系统可保证调节参数精确
2、运行稳定:PID调节功能可保证出口参数稳定
3、调节灵敏:工业级控制器、电动执行器反映迅速,保证采暖及生活热水的舒适性要求
4、高效节能:可提高换热设备或生产设备效率,节约能源
5、性能可靠:核心配件均采用国外著名厂商产品、集成热工行业世界顶尖技术,性能卓越、质量可靠。
6、断电保护:执行器具有弹簧复位功能,当断电后执行器自动复位使得阀门关闭,保护后面设备停电后不至受损。
7、高温切断:控制器有一路开关量输出,可自行设定,超出设定值立即切断。
7、全智能化:全自动无人职守、节省运行维护费用。
8、功能多样:控制器可提供定时、报警等功能
9、安装简便:结构紧凑、占地空间小,设备可整体法兰对接于热力管网中,安装快速简便。
10、操作简单:友善的控制界面,保证参数设定和指令输入的正确操作,并
带手动功能,保证以外情况下仍可正常使用。
四、结构介绍:
1、液压执行器采用西门子执行器
①电动执行器SAX62 额定推力800N,行程20mm,AC24V,DC0..10V,DC4..20mA,运行时间35s/30S
②电动-液压执行器SKD62 推力1000N,行程20mm, AC24V,DC0..10V,DC4..20mA
③电动-液压执行器SKB62 推力2800N,行程20mm, AC24V,DC0..10V,DC4..20mA
④电动-液压执行器SKC62 推力2800N,行程40mm, AC24V,DC0..10V/DC4..20mA
2、 西门子独立现场通用控制器(RWD68)
• P及PI 响应的独立电子式通用控制器
• AC 24 V 工作电压
• 可通过应用编号选择应用程序
• 主动式输入信号的输入值段可以选择设定
• 输出值的范围和方向可以任意设定
• 两个通用输入点用于 Ni 1000, Pt 1000 的电阻温度传感器和0…10 V 信号
• 单位可设置为 °C, °F, % 或者无指定单位
• 一个模拟量输出点输出 DC 0…10 V 信号, 可以是正向或者反向
• 一个双位输出, 正向或者反向
• 一个数字量输入点用于 昼 / 夜设定切换
• 无需额外工具即可通过控制器上的按键进入或者更改所有数据
3、西门子温度侵入式传感器QAE2121
西门子温度传感器QAE2121采集水温用于控制或限制供水温度,限制回水温度 , 控制生活热水温度, 温度范围(-30-+130℃)。
●适应用暖通空调、环境和通风控制、工业制造智能楼宇高精确度的温度传感器/温度变送器
●浸入式温度传感器用于采集水管与水箱中的水温
●浸入式温度传感器用于采集水管与水箱中的水温
●高精确度的线性铂、镍电偶测量元件
●套管浸入式安装,维护省时方便【浸入式温度传感器】
●黄铜套管额定压力:PNl0

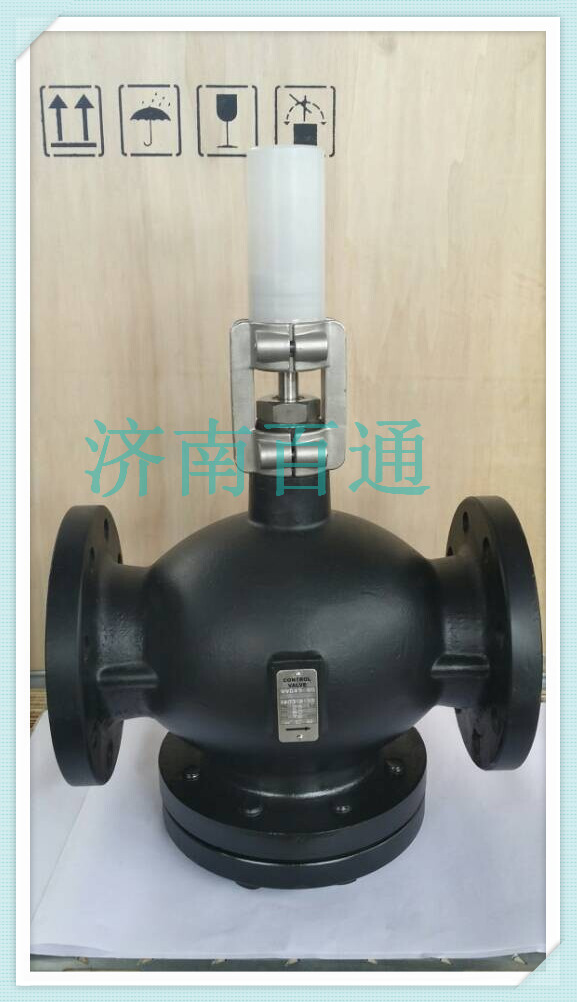

4、阀体采用我公司生产的单阀座结构平衡式阀门,内部设有压力平衡装置,能够抵消阀芯高压降产生的推力,有效解决了高压力现场关断力的问题,从而降低了执行器的负荷,延长了执行器的寿命,并根据国内蒸汽现场的实际情况作了传热隔离措施,更加适应国内现场使用条件。适用于开路或闭路中的冷冻水,低压热水,生活热水,高压热水,海水,热油,饱和蒸汽和过热蒸汽, 口径:DN15-DN300。

   技术参数
   1、公称压力:PN 16  PN25
   2、行程:DN32~DNl00:20mm
           DNl00~DN250:40mm
   3、泄漏量:0…0.1%Kvs
   4、介质温度:+1…+200℃  +1…+350℃
   5、流量特性:等比
   6、材质:阀体:铸钢
            阀杆:不锈钢
            阀瓣:不锈钢  阀芯:不锈钢
   7、阀杆密封:组合特种专用密封
   阀体选型表:
   Ⅰ、二通法兰连接调节阀 行程20mm,可选执行器型号:SAX61.03,SQX82,SKD62,SKD60,SKD32.51,SKD32.50,SKB62,SKB32.50,SKB32.51



规格型号 流量
DN32 16(m3 /h)
DN40 19(m3 /h)
DN50 31(m3 /h)
DN65 49(m3 /h)
DN80 78(m3 /h)
DN100 110(m3 /h)


   Ⅱ、二通法兰连接调节阀 行程40mm,可选执行器型号:SKC62,SKC60,SKC32.61,SKC32.60


规格型号 流量
DN125 流量200(m3 /h)
DN150 流量300(m3 /h)
DN200 流量450(m3 /h)
DN250 流量630(m3 /h)

四、运行环境要求
1、-10℃<环境温度≤55℃
2、环境湿度≤95%
3、海拔高度≤2000m
4、无水滴灰尘及油性灰尘之场所
5、无腐蚀易燃性之气体、液体
6、坚固无振动之场所
7、确保良好的通风
8、室内安装使用
