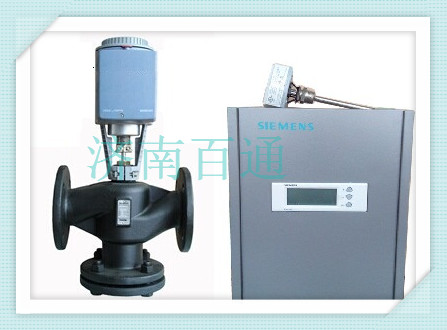

西门子智能电动温控阀
产品名称：
西门子智能电动温控阀
产品货号：
DN15-250
产品概述：
西门子智能电动温控阀 以其精确的控制精度，可靠的工作性能，低功
耗的节能设计，自动操作控制等一系列鲜明的特点，广泛应用于热电
厂、城市集中供热、供暖、中央空调和区域供热、供生活热水及石油
、化工、纺织、印染等各种热交换场合。
产品描述
西门子智能电动温控阀货号：
DN15-300描述：
【适 用 场 合】
西门子智能电动温控阀 以其精确的控制精度，可靠的工作性能，低功
耗的节能设计，自动操作控制等一系列鲜明的特点，广泛应用于热电
厂、城市集中供热、供暖、中央空调和区域供热、供生活热水及石油
、化工、纺织、印染等各种热交换场合。根据不同用户现场的具体要
求，可以灵活增减配置，以实现检测、运算、调节、停电保护、室外
温度补偿、远传控制、设定温度控制曲线等功能。
....电动温控阀 由传感器、控制器、执行器和阀体四部分组成。
西门子智能电动温控阀【阀 门 型 号】
.... 西门子智能电动温控阀
.... D WT ：电动温控阀
.... DN 50：阀门公称通径
注：选型时请提供介质温度及压力。
西门子智能电动温控阀【产 品 特 点】
西门子智能电动温控阀 的传感器、控制器、执行器均采用 Siemens（西门子） 原装产品，性能质量均优；
....体积小重量轻，安装简单方便；
....控制精度高，支架上有机械式行程显示，可手动控制；
....控制器内置微处理器芯片，液晶显示被控参数，可现场设定多项参数；
....等百分比或线性流量特性，可选比例积分控制；
....部分型号产品可定义温度补偿曲线，根据室外温度变化自动改变供水温度达到舒适节能目；
....部分型号产品附带节假日功能，在下班后或节假日期间，维持系统在最低能耗（防冻模式下运行）；
....部分型号的产品附带弹簧复位功能,停电时能自动关闭或开启阀门；
....根据用户要求，控制器、执行器可选用其他进口品牌如 Honeywell、Belimo。
控 制 器
西门子智能电动温控阀标准型配置：
.... RWD控制器有大屏幕液晶显示，可现场设定各种参数；
.... 多种输入信号选择：Ni1000、Pt1000、DC0-10V、开关量输入；
.... DC0-10V或开关量输出；
.... 比例或比例积分控制；
.... 白天/夜晚设置点选择，及冬季夏季模式转换；
.... 用于温度补偿的设定点飘移功能，也可远程设定温度；
.... 控制器分辨率0.5℃。
....注：以上控制器及所需的变压器、空气开关、接线端子排等均已组装在墙装式控制箱内。
传 感 器
浸入式温度传感器 QAE22A：
....Ni1000，无源，接口为1/2〃管螺纹，浸入杆长度100-150mm，温度范围为-30－130℃。用于测量管道水温。
室外用温度传感器 QAC22：
....Ni1000，无源，墙上安装，温度范围为-30~+50℃。用于测量室外环境温度。
风道用温度传感器 QAM22：
....Ni1000，无源，温度范围为-30~+80℃。用于测量风道空气温度。
执 行 器
.... 执行器采用siemens(西门子) SKB\SKC\SKD\SQX 系列执行器。用户可选配国产品牌执行器。
.... 执行器有三态浮点控制和连续调节控制两种；
.... SKB\SKC\SKD为液压式执行器，弹簧复位功能；
.... SIEMENS执行器电源规格为AC24V；
.... SIEMENS执行器带有手动操作盘，方便现场紧急操作。
西门子智能电动温控阀阀 体 部 分
....阀体部分采用我公司自行生产的平衡式阀体VVQT/VVHT。
